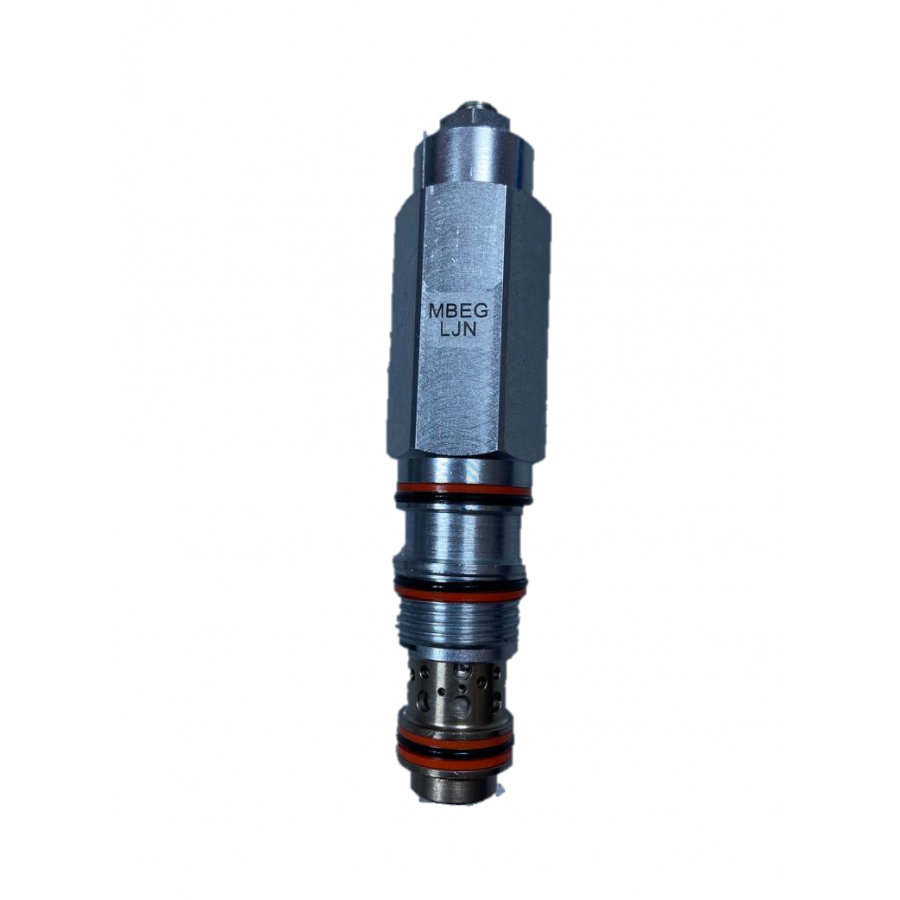

Yüke duyarlı, pilot destekli yük kontrol valfleri iki valfi birleştirir; bir çek valf ve bir tahliye valfi. Çekvalf, yön valfinden (port 2) yüke (port 1) serbest akışa izin verirken, doğrudan etkili, pilot destekli tahliye valfi, port 1'den port 2'ye akışı kontrol eder. Port 3'teki pilot yardımı etkin ayarı düşürür tahliye vanasının pilot oranı tarafından belirlenen bir oranda.
- Maksimum yük kaynaklı basıncın en az 1,3 katını ayarlayın (ayar 2000 psi veya 140 bar'dan düşük olduğunda 1,5 kat).
- H aralığı için önerilen maksimum yük basıncı 3080 psi'dir (212 bar).
- J aralığı için önerilen maksimum yük basıncı 3850 psi'dir (265 bar).
- Ayarı azaltmak ve yükü serbest bırakmak için ayarı saat yönünde çevirin.
- Tam saat yönünde ayar, H aralığı için 1000 psi (70 bar) ve J aralığı için 2000 psi'dir (140 bar).
- Bağlantı noktası 2'deki karşı basınç, etkili tahliye ayarına 1 artı pilot oranı çarpı karşı basınç oranında eklenir.
- Bu valf işlevsel olarak 3 yollu bir dengeleme valfidir. Bir popet valf olarak oturur ve bir sürgülü valf olarak modülasyon yaparak her iki valf tipinin en iyisini sunar.
- Bu valfler, saf poppet tasarımlarından daha geniş bir akış aralığında modülasyon yapabilir. Daha uzun strok, açıklığı yumuşatan ve vananın hızla kapanmasını sağlayan tek yönlü bir sönümleme cihazı kullanmamıza olanak tanır.
- Korozyona dayanıklı kartuş valfler, korozif ortamlarda kullanılmak üzere tasarlanmıştır ve harici paslanmaz çelik bileşenler için model kodu son eki /AP veya harici çinko-nikel kaplı bileşenler için /LH ile tanımlanır. Tüm seçenekler için YAPILANDIRMA bölümüne bakın. Daha fazla ayrıntı için, lütfen TEKNİK KAYNAKLAR altında bulunan Yapı Malzemeleri sayfasına bakın.
- Tüm 3 bağlantı noktalı karşı ağırlık, yük kontrolü ve pilottan açma kontrol kartuşları fiziksel olarak değiştirilebilir (yani, belirli bir çerçeve boyutu için aynı akış yolu, aynı boşluk).
- Güneş yükü kontrolü ve karşı dengeleme kartuşları, devrede ek koruma ve iyileştirilmiş sağlamlık için doğrudan bir aktüatör muhafazasında işlenmiş bir boşluğa takılabilir.
- Bu valf, tüm portlar arasında pozitif contalara sahiptir.
- Bu valf tam boşaltma kapasitesine sahiptir.
- Aşırı montaj torku ve/veya boşluk/kartuş işleme varyasyonları nedeniyle dahili parçaların bağlanma olasılığını en aza indirmek için Güneş yüzen stil yapısını içerir.
