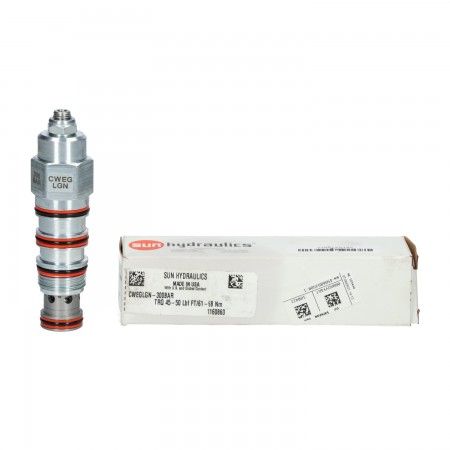

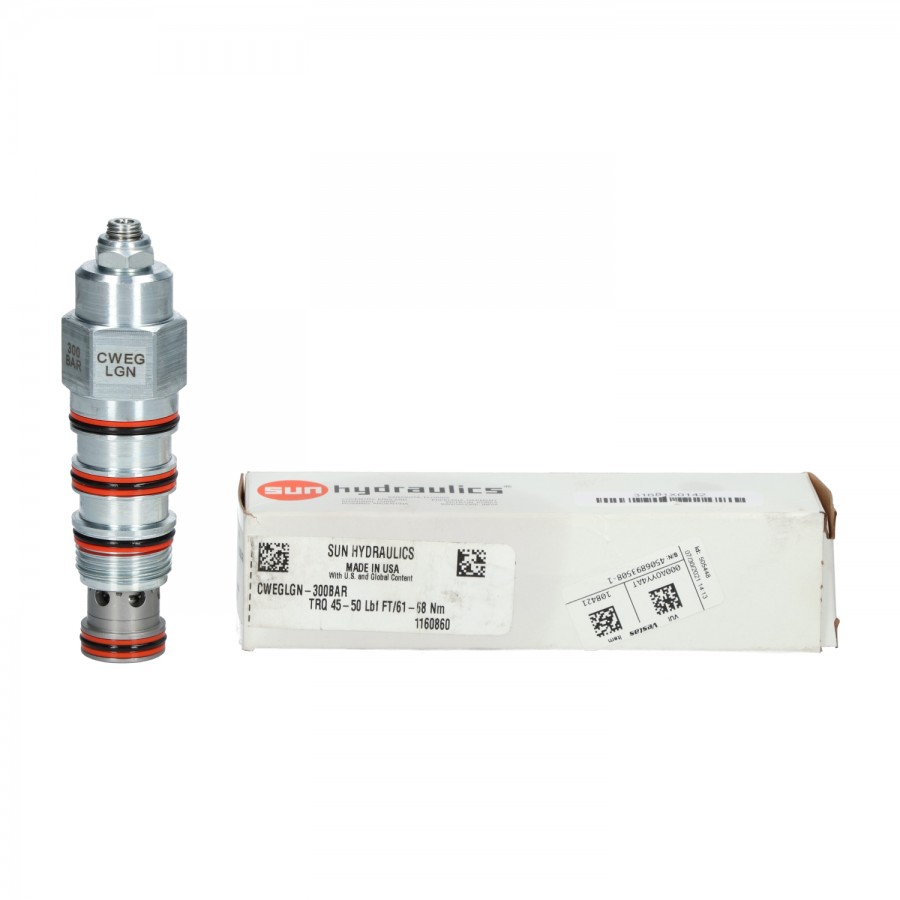

Pilot destekli havalandırmalı dengeleme valfleri aşırı yükü kontrol etmek içindir. Çek valf, yön valfinden (port 2) yüke (port 1) serbest akışa izin verirken, doğrudan etkili, pilot destekli tahliye valfi, port 1'den port 2'ye akışı kontrol eder. Port 3'teki pilot desteği, etkili ayarı düşürür tahliye vanasının pilot oranı tarafından belirlenen bir oranda. Yay odası havalandırma deliğine (port 4) referans verdiği için port 2'deki karşı basınç valf ayarını etkilemez.
Bu valfin diğer isimleri arasında hareket kontrol valfi ve merkez üstü valfi bulunur.
- Dengeleme valfleri, yükten kaynaklanan maksimum basıncın en az 1,3 katına ayarlanmalıdır.
- Ayarı azaltmak ve yükü serbest bırakmak için ayarı saat yönünde çevirin.
- Saat yönünde tam ayar 200 psi'dir (14 bar).
- Tüm 4 portlu dengeleme, yük kontrolü ve pilot-açık kontrol kartuşları fiziksel olarak değiştirilebilir (yani belirli bir çerçeve boyutu için aynı akış yolu, aynı boşluk).
- Valf standart olarak ayarlandığında, yeniden yerleştirme ayar basıncının %85'ini aşıyor. Standart ayar basıncından daha düşük ayarlar, daha düşük yeniden yerleştirme yüzdelerine neden olabilir.
- Bağlantı noktası 4'teki basınç, etkili tahliye ayarına 1 artı pilot oranı çarpı basınç oranında eklenir.
- Sun dengeleme kartuşları, devrede daha fazla koruma ve geliştirilmiş sağlamlık sağlamak için aktüatör muhafazasında işlenmiş bir boşluğa doğrudan monte edilebilir.
- Bu valfin tüm portlar arasında pozitif contaları vardır.
- Havalandırmalı valflerde, makine stabilitesini sağlamak için havalandırmasız valflere kıyasla daha düşük bir pilot oranı gerekebilir.
- Aşırı kurulum torku ve/veya boşluk/kartuş işleme varyasyonları nedeniyle dahili parçaların bağlanma olasılığını en aza indirmek için Güneşte yüzen stil yapıyı içerir.
